| Lugar de origen: | Hecho en China |
|---|---|
| Nombre de la marca: | RiBo |
| Número de modelo: | RiBo-6CR1.5L |
| Cantidad de orden mínima: | 1 PC |
| Precio: | negotiable |
| Detalles de empaquetado: | La máquina principal y el sistema de alimentación del objeto semitrabajado serán embalados por la pl |
| Tiempo de entrega: | 90~120 días |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 15 PC/mes |
| Poder (W): | 123KW | Servicio post-venta proporcionado: | Ingenieros disponibles mantener la maquinaria en ultramar, el soporte técnico video, recambios libre |
|---|---|---|---|
| Garantía: | 12 meses de la máquina están corriendo bien después de la instalación y de eliminar errores | Tipo del moldeo por insuflación de aire comprimido: | Botella del ANIMAL DOMÉSTICO que hace la máquina |
| Nombre de producto: | Máquina automática del moldeo por insuflación de aire comprimido | Capacidad: | 15000~9000BPH |
| Cavidad: | 6 cavidades | Botella conveniente: | 200-1500ml botella, botella de consumición del agua |
| Utilizado para: | Fabricación de la botella del ANIMAL DOMÉSTICO | Volumen de Max.Bottle: | 1500ml |
| Echada de la cavidad: | 105m m | Echada de la calefacción del objeto semitrabajado: | 38m m |
| Diámetro de Max.neck: | 30m m | Diámetro de Max.bottle: | 97m m |
| Altura de Max.bottle: | 320m m | Consumo de energía: | 40~56kw |
| Resaltar: | Soplo del estiramiento del animal doméstico que forma la máquina 15000BPH,Soplo del estiramiento del animal doméstico que forma la máquina 9000BPH,Máquina del soplo del estiramiento del animal doméstico 15000BPH |
||

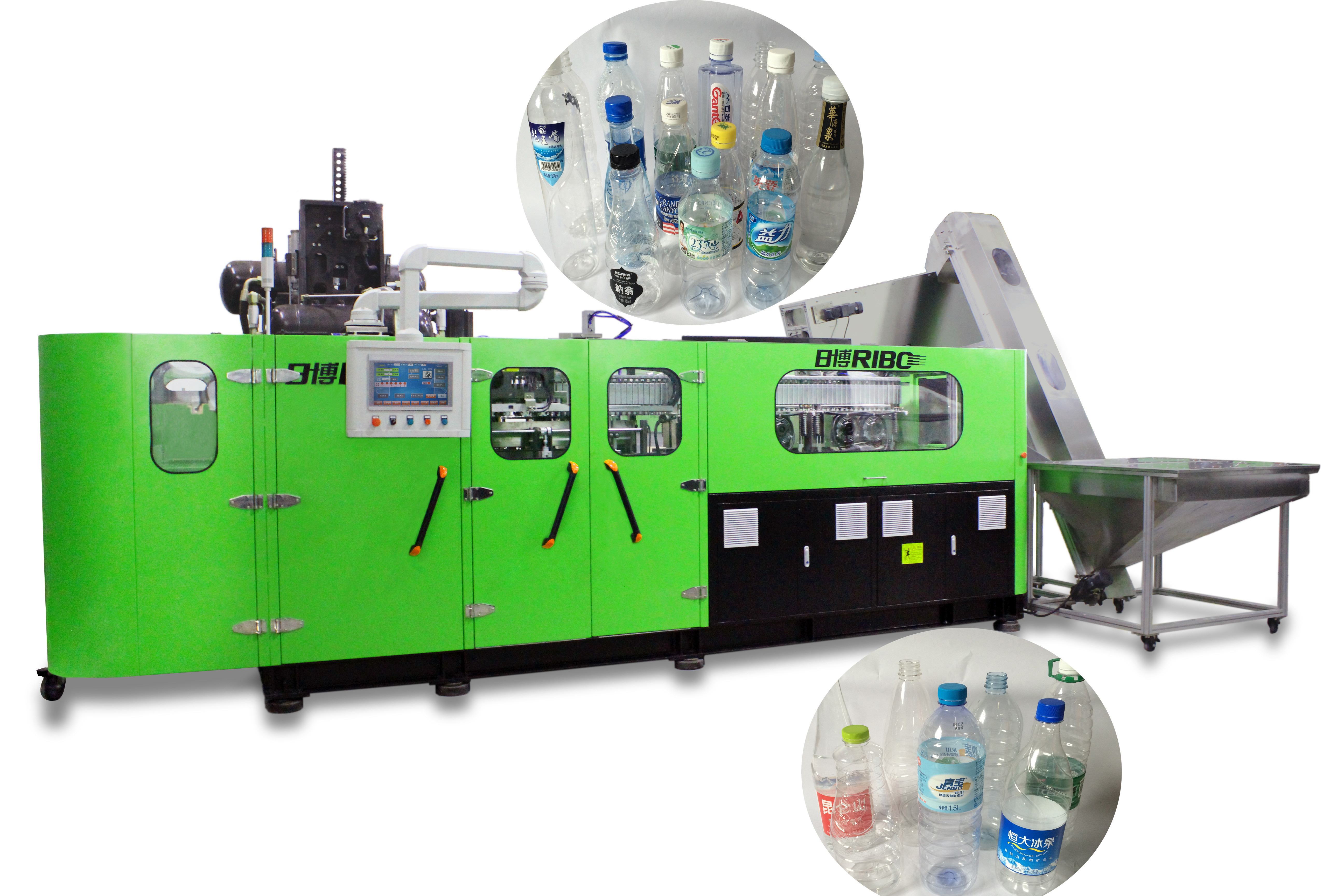

Máquina del moldeo por insuflación de aire comprimido del estiramiento para la botella de la bebida de leche/la botella del aceite de mesa
Introducción de máquina de la serie de R
I. Summary
La máquina eléctrica llena linear del moldeo por insuflación de aire comprimido de la botella del ANIMAL DOMÉSTICO de la serie de R es un ventilador automático de alta velocidad del ANIMAL DOMÉSTICO diseñado y desarrollado
con la tecnología que sopla de la botella más avanzada actualmente, las ventajas cuyo puede ser descrito como rápido, estable,
caja fuerte purposed y ambiental simple, general. Es principalmente aplicable en los envases del ANIMAL DOMÉSTICO del moldeo por insuflación de aire comprimido para el agua, bebida,
jugo, etc. La máquina rinde abundante con eficacia alta. La capacidad de cada cavidad se ha aumentado a
2750~2000bph cuando el tamaño de la botella es igual o menos que a 0.55L respectivamente, que puede encontrar al cliente de gama alta
requisitos. Equipado del sistema cargado auto del objeto semitrabajado, la máquina funciona completamente automáticamente con funcionamiento constante
y velocidad, sin interferencia de cualquier operador durante los procesos enteros. Por consiguiente, la ocasión de la contaminación puede ser
reducido evidentemente, que asegura la calidad de productos.
II. desarrollo de tecnología
Uso del sistema servo del PLC:
Sistema adoptado del regulador del movimiento de Omron (tipo del módulo de la integración), usando el sistema del PTO (módulo de colocación servo) para alto
la velocidad que coloca, sensores de proximidad busca la ubicación de destino orbital, enviando señales de alta velocidad al sistema servo.
la posición de la pista es detectada en línea por el codificador rotatorio de la alta precisión incorporado el motor servo, devolviendo informaciones
al sistema de control, finalmente, la colocación de alta velocidad es realizada colocando el módulo.
Uso del motor servo
El mecanismo del movimiento del molde: Adoptó el motor servo para conectar la caja de engranajes, sistema de transmisión sincrónico es
adoptado para satisfacer el intercambio arriba y abajo del movimiento de los dos mecanismos de la bisagra a ambos lados del molde acarreó por dos
barras del acoplamiento respectivamente. De esta manera, el molde dos que sostiene las placas en el movimiento medio opuesto o hacia uno a, que es
conocido generalmente como la abertura y cierre del molde. La rueda de acarreo conducida por el motor servo hace rondas a la derecha
continuamente, reduciendo el impacto del poder y llevar, hace el molde que afianza más con abrazadera suavemente. Cada ronda lleva a
ciclo completo del molde que celebra el movimiento de las placas------abierto y cercano. También la fijación sobrealimentada aire de alta presión del molde
se aplica el mecanismo que pulimenta el impacto entre las placas del molde y protege eficazmente moldes. Además, ayuda a
reduzca la visibilidad de dividir líneas en las botellas acabadas. Se diseña el mecanismo impulsado por motor servo del movimiento del molde y
creado sobre el análisis de simulación que dirige rígido, que se asegura de que las series de los movimientos del molde son simples, exacto,
constante y rápido, haciendo duración de ciclo 0.2~0.4 segundos.
El objeto semitrabajado que alimenta y preformar el mecanismo de la transferencia de los tenedores de la calefacción: La rueda de estrella del objeto semitrabajado y el objeto semitrabajado de alimentación
el mecanismo de calefacción de la transferencia de los tenedores es conducido por el tipo síncrono paso del acoplamiento de la correa del motor servo de la impulsión. Para el objeto semitrabajado rotatorio
el sistema de calefacción, los tenedores de calefacción del objeto semitrabajado es controlado por el motor variable de la frecuencia, objetos semitrabajados (el cuello del objeto semitrabajado está hacia arriba) es
la calefacción rotatoria de 360 grados ininterrumpido, echada de la calefacción del objeto semitrabajado de 48m m, más objetos semitrabajados se calienta ininterrumpido dentro de
la misma distancia, que mejora la eficacia y el ahorro de la energía sobre el 40%. El mismo motor servo se utiliza a síncrono
actúe en una pista de la diapositiva para girar la colocación de alta velocidad del escalonamiento para simplificar la estructura, que hace la pista del escalonamiento
rápido y estable, acorte la duración de ciclo de la producción y mejore grandemente la eficacia de la producción.
Realícese después de mecanismo de la echada calentada/variable: Este mechanisam se adopta el motor servo para conectar el tornillo
directamente, el tornillo da vuelta alrededor, la echada fue cambiado a partir 48m m hasta 108m m directamente, estructura fue cambiado para asegurar arriba
la velocidad y exactos realizan la dirección entre el mecanismo dos.
Sistema de transferencia del objeto semitrabajado con los agarradores y el mecanismo de la hacia fuera-alimentación de la botella: Objetos semitrabajados calentados que entregan en el moldeo por insuflación de aire comprimido y
la hacia fuera-alimentación acabada de las botellas conducida por el mismo motor servo y la correa síncrona, para asegurar el de alta velocidad y exacto para
estos dos movimientos.
El mecanismo que estira (abajo de estirar): las barras que estiran son conducidas por un motor servo de una vez, que asegura
el synchronicity del movimiento de las barras y hace más fácil hacer el ajuste antes de la producción. (Después de intercambiar el soplo
el molde, hace mucho más fácil ajustar la altura de estirar las barras, apenas necesita entrar los datos sobre la pantalla táctil, en vez de
hacer el ajuste por el manual.)

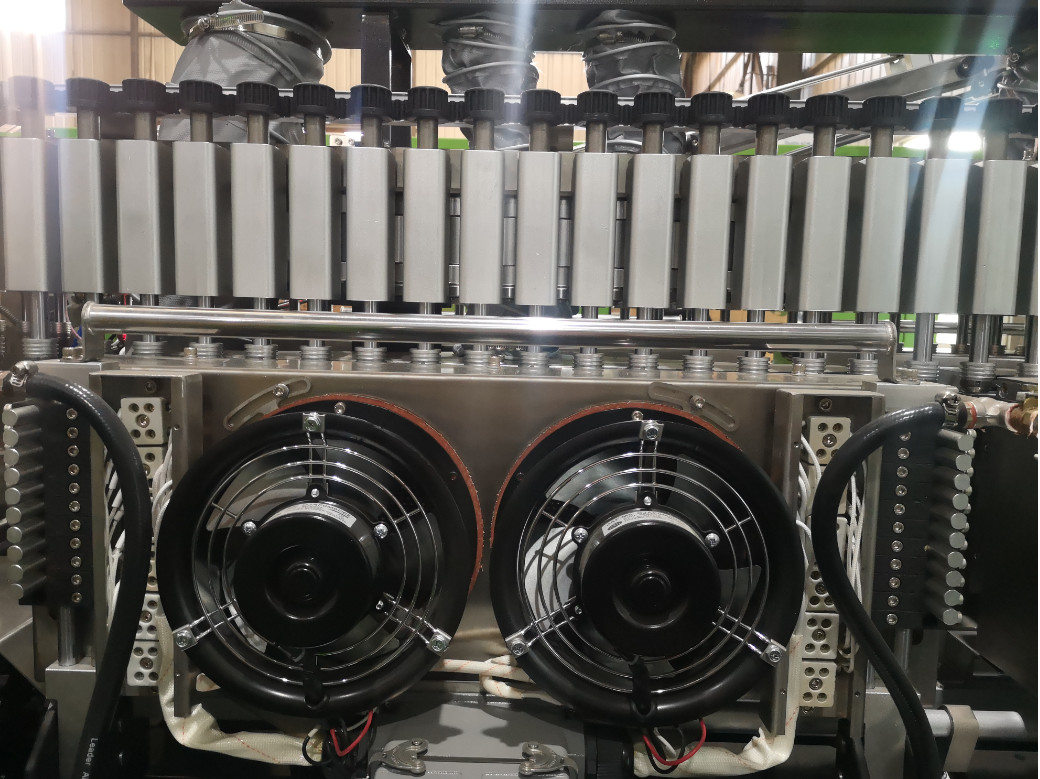

Uso del sistema de calefacción termostático
El sistema de control modularizado se utiliza en el horno termostático de la calefacción del espacio en blanco del frasco, para que utilice las lámparas infrarrojas y el reflector
objeto semitrabajado de calefacción. Después de fijar el valor de la temperatura, el equipo puede ajustar automáticamente el voltaje de salida según
tarifa sin ser afectado por la fluctuación del voltaje y el cambio de temperatura ambiental. Al mismo tiempo, también se refresca cerca
aire de circulación controlado por el convertidor de frecuencia, que puede garantizar con eficacia la temperatura y el constante internos de calefacción
la temperatura de los hornos de calefacción, y hacer la superficie de cada objeto semitrabajado y de su temperatura interna calentó uniformemente.
Por otra parte, la botella gira 360 grados en los hornos de calefacción, para poder calentar cada lado del objeto semitrabajado uniformemente, que
mejora la producción de la botella soplada y la gama de la adaptabilidad de los objetos semitrabajados de pared gruesa.
El uso del regulador de voltaje a circuito cerrado lleno en sistema de calefacción del objeto semitrabajado:
La temperatura de los hornos de calefacción es controlada por el regulador de voltaje a circuito cerrado lleno (con la reacción) que
convertido independientemente por la compañía de RiBo. El regulador detecta y ajusta el voltaje de salida (valor determinado) en la exploración
frecuencia de 100 veces por segundas, para alcanzar el efecto uniformemente de la salida del voltaje y solucionar el problema de inestable
el efecto térmico causó por la fluctuación del calor del elemento de calefacción (lámparas) debido a la fluctuación del voltaje de la fuente de alimentación. En
la adición, el sistema de control a circuito cerrado obra recíprocamente y coopera con el control de la temperatura constante de los hornos originales de la calefacción
sistema, mejorando grandemente la fluctuación de la temperatura de calefacción causada por el cambio de temperatura ambiental. Por el uso de
la tecnología antedicha en la máquina que sopla de la botella, la uniformidad de calefacción y la estabilidad de cada objeto semitrabajado tienden a estar totalmente
constante, que finalmente asegura la estabilidad y la uniformidad del efecto que sopla de la botella de cada cavidad. Esta unidad a circuito cerrado tiene
mejoró más lejos el funcionamiento total del equipo que soplaba de la botella.
La máquina se equipa de la detección de la temperatura del objeto semitrabajado en el extremo del horno de calefacción pasado, si la temperatura del objeto semitrabajado
no alcanza la temperatura que sopla, los objetos semitrabajados que entran el moldeo por insuflación de aire comprimido sino el ningún soplar, ahorrando el aire.
III. funcionamiento y ventajas
el interfaz antropomecánico de i.The es fácil de actuar. Todo se automatiza, incluyendo el ajuste de la temperatura y el objeto semitrabajado
distribución.
ii. El panel movible independiente de la operación, hace la operación más conveniente y flexible.
iii. Preforme descifrar, cargamento, botella que dirige y que ordenan son todos actuados por el manipulante de acero inoxidable automáticamente
sin una segunda contaminación.
intravenoso. Durante el proceso del sistema de alimentación del objeto semitrabajado automático del embrión, cada canal del objeto semitrabajado tiene detección fotoeléctrica,
controle la acción del motor superior y el cilindro de despedida, asegura la distribución uniforme del objeto semitrabajado en cada embrión
canalice, y tenga la función de alarmar la escasez material.
v. El circuito de agua de refrigeración de circulación así como la fan con el convertidor controlado pueden proteger el cuello de la botella contra
deformación cuando se está calentando el objeto semitrabajado.
vi. El calentador homotermal adopta la reflexión auto y el lazo cerrado que ajustaba el sistema que tienen el poder proveyó constantemente
en la proporción, no afectada por la fluctuación del voltaje. La cadena transportadora es haber echado y paratáctica cortos, a la cual ayuda
realice la calefacción y el bajo consumo de energía lentos. Como consecuencia, el objeto semitrabajado se puede calentar uniformemente y fácil soplar.
vii. La instalación colocada de moldes permite cambiar moldes fácilmente en el plazo de una hora, el operador necesita solamente a
el soporte en la tierra puede acabar este trabajo, ninguna necesidad de colocarse en el marco de la máquina, la seguridad para la persona es mucho más alto.
viii. Todas las partes críticas que utilizamos para las máquinas, tales como los componentes eléctricos, neumáticos, motor servo, etc, son famosas
piezas calificadas importadas de Japón, de los E.E.U.U. y de Europa, que asegura la estabilidad y la larga vida de nuestros equipos.
IX. La válvula que sopla de alta presión se equipa del dispositivo de convertir al aire de presión baja, que puede asegurar el normal
conversión sin aire de presión baja. La máquina se equipa del dispositivo de alta presión de la recuperación del aire, en curso de botella
la producción que sopla, el aire de alta presión se puede recoveried y utilizar para el pre-soplo de los cilindros.
IV. mantenimiento fácil
El sistema servo del regulador de Omron (regulador del movimiento, modulares) está conectado con la máquina vía la comunicación particular
cables. El usuario puede manejar todas las acciones de la máquina a través del regulador del movimiento. Una vez que la máquina tiene una falta,
el interfaz antropomecánico proporcionará señales de peligro y el informe de la diagnosis de falta al operador, el operador puede rápidamente encontrar
causa de la falta y localizar averías cuanto antes a través de la exhibición de la falta.
El ★ si se bloquea la botella/lleno en el transportador del aire, la función de los objetos semitrabajados de alimentación de la parada automática se puede fijar en el programa
con la detección fotoeléctrica.
★ si la máquina después de soplar las paradas de la máquina que trabajan durante demasiado tiempo tiempo, la lámpara de calefacción se puede fijar con la función de
automáticamente reduciendo temperatura, consumo de electricidad del ahorro y evitar la temperatura excesiva en el asiento de calefacción.
(El ajuste de temperatura se fija en pantalla táctil)
V. Safety
Las piezas de intercambio de la máquina que sopla de la botella se equipan de los dispositivos protectores y de las señales de peligro.
i. La seguridad de operadores
La máquina es totalmente incluida con la puerta confiable perfecta de la seguridad y también se equipa de la placa antirresbaladiza de aluminio en el principal
superficie, que puede asegurar la seguridad de los operadores al grado más grande.
ii. La seguridad de la máquina
La técnica de la detección de los puntos múltiples se adopta para asegurar el funcionamiento seguro del sistema de colocación, del sistema de fijación con abrazadera y del sistema que estira al grado más grande.
Parámetro técnico de la máquina
| Artículos | Unidad | Modelo | |
| RiBo-6CR1.5L | |||
| Espec. del moldeado. | Echada del objeto semitrabajado | milímetro | 105 |
| Echada de la calefacción del objeto semitrabajado | milímetro | 38 | |
| No.of Cav. | cav. | 6 | |
| Espec. del envase. | Volumen de Max.Container | L | 1,5 |
| Gama del diámetro de cuello | milímetro | 18~30 | |
| Diámetro de Max.Containr | milímetro | 97 | |
| Altura de Max.Containr | milímetro | 325 | |
| salida teórica del ※ del ※ | bph | 15000~9000 | |
| Espec. del poder. | Poder clasificado | Kilovatio | 123 |
| Consumo de energía | Kilovatio | 40~56 | |
| Espec. del compresor. | Presión de soplo | Mpa | 2.5~3.2 |
| Consumo del aire | m3/min | 6~8 | |
| Espec. principal de la máquina. | Tamaño | milímetro | 6843x3312x3250 |
| Peso | Kilogramo | 7500 | |
| Nota * debido a la especificación de desarrollo técnica continua sea mejorado sin previo aviso. | |||
| los diseños *Special corresponden a las necesidades de los clientes. | |||
