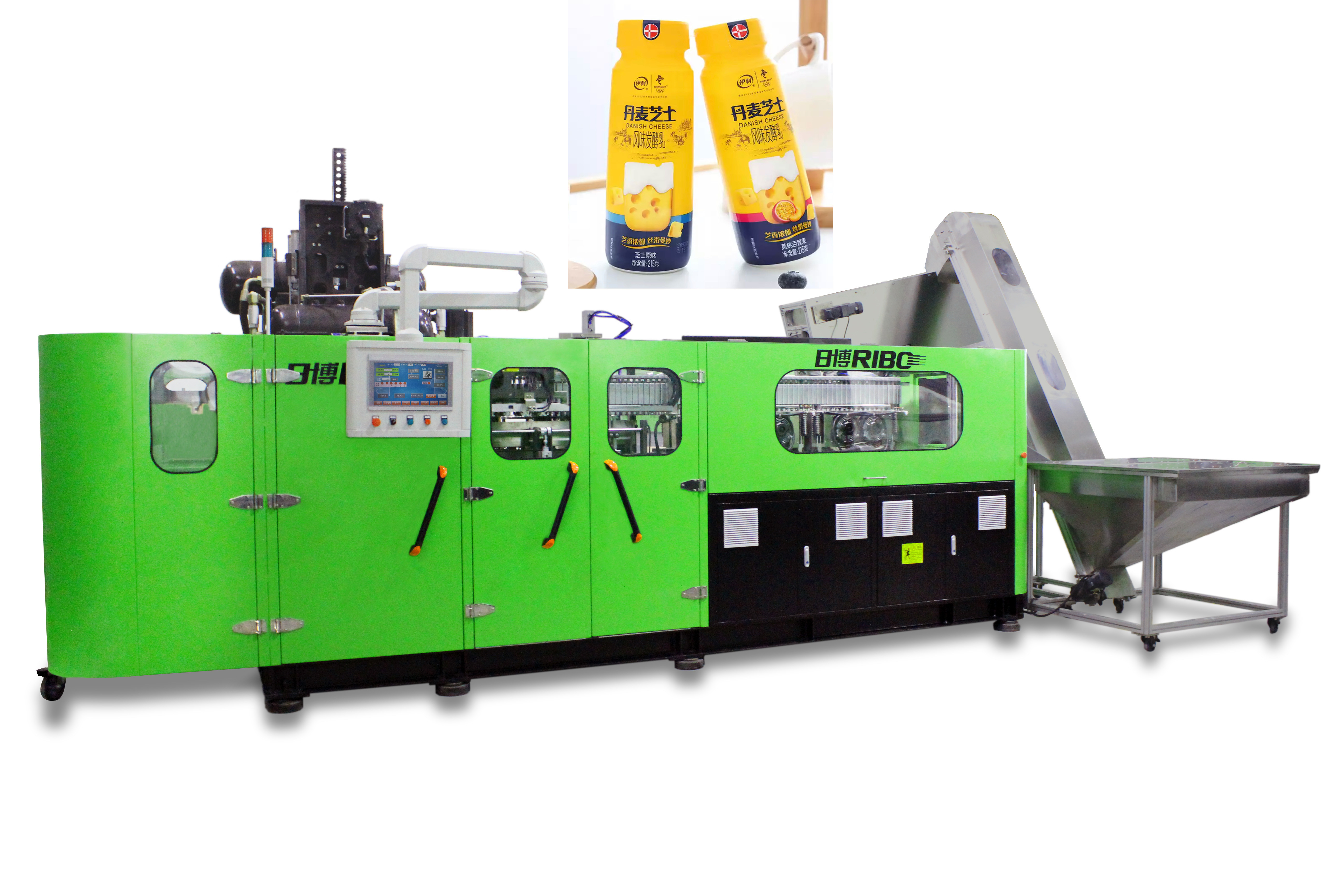

Máquina plástica auto 14000bph-8800bph del moldeo por insuflación de aire comprimido de la eficacia alta para las bebidas de la energía



Introducción de máquina de la serie de R



I. Summary



La máquina eléctrica llena linear del moldeo por insuflación de aire comprimido de la botella del ANIMAL DOMÉSTICO de la serie de R es un ventilador automático de alta velocidad del ANIMAL DOMÉSTICO diseñado y desarrollado



con la tecnología que sopla de la botella más avanzada actualmente, las ventajas cuyo puede ser descrito como rápido, estable,



caja fuerte purposed y ambiental simple, general. Es principalmente aplicable en los envases del ANIMAL DOMÉSTICO del moldeo por insuflación de aire comprimido para el agua, bebida,



jugo, etc. La máquina rinde abundante con eficacia alta. La capacidad de cada cavidad se ha aumentado a 2600bph cuándo



el tamaño de la botella es igual a o menos que la botella 600ml respectivamente, que puede cumplir los requisitos de gama alta de cliente.



Equipado del sistema auto del cargamento del objeto semitrabajado, la máquina funciona completamente automáticamente con funcionamiento constante y velocidad,



sin interferencia de cualquier operador durante los procesos enteros. Por consiguiente, la ocasión de la contaminación puede ser reducida



evidentemente, que asegura la calidad de productos.



II. funcionamiento y características de la máquina



Uso del sistema servo del PLC:



Sistema adoptado del regulador del movimiento de Omron (tipo del módulo de la integración), usando el sistema del PTO (módulo de colocación servo) para alto



la velocidad que coloca, sensores de proximidad busca la ubicación de destino orbital, enviando señales de alta velocidad al sistema servo.



la posición de la pista es detectada en línea por el codificador rotatorio de la alta precisión que incorporado el motor servo, enviando detrás



las informaciones al sistema de control, finalmente, colocación de alta velocidad son hechas colocando el módulo.



Uso del motor servo



El mecanismo del movimiento del molde: Adoptó el motor servo para conectar la caja de engranajes, sistema de transmisión sincrónico es



adoptado para satisfacer el intercambio arriba y abajo del movimiento de los dos mecanismos de la bisagra a ambos lados del molde acarreó por dos



barras del acoplamiento respectivamente. De esta manera, el molde dos que sostiene las placas en el movimiento medio opuesto o hacia uno a, que es



conocido generalmente como la abertura y cierre del molde. La rueda de acarreo conducida por el motor servo hace rondas a la derecha



continuamente, reduciendo el impacto del poder y llevar, hace el molde que afianza más con abrazadera suavemente. Cada ronda lleva a



ciclo completo del molde que celebra el movimiento de las placas------abierto y cercano. También la fijación sobrealimentada aire de alta presión del molde



se aplica el mecanismo que pulimenta el impacto entre las placas del molde y protege eficazmente moldes. Además, ayuda a



reduzca la visibilidad de dividir líneas en las botellas acabadas. Se diseña el mecanismo impulsado por motor servo del movimiento del molde y



creado sobre el análisis de simulación que dirige rígido, que se asegura de que las series de los movimientos del molde son simples, exacto,



constante y rápido, haciendo duración de ciclo 0.2~0.4 segundos.



las PC ★8 de los carriles de guía superhard de la aleación se seleccionan para llevar las dos placas movibles del molde (la otra máquina que sopla linear



fabricantes en nacional todas las PC del uso 4). El peso de las placas movibles del molde se divide a los dos carriles en un tamaño,



la tensión es mitad de la otra máquina del diseño de otros fabricantes. Por otra parte, las dos guías se sujetan el uno al otro, haciendo



ellos más resistentes llevar y más exacto en la colocación. Pesa de la placa movible del molde está sobre 350kg, pero en



la ausencia de fuerzas externas, la plantilla móvil se puede empujar por un solo finger (el equipo se mueve más eficientemente). En



adición, el motor servo y de engranajes de la caja movimiento siempre en la misma dirección en curso de apertura y cierre (otro



los fabricantes en nacional, su máquina se adoptan la rotación delantera y reversa 180 grados para alcanzar el molde



apertura y cierre) para asegurar la vida de servicio más larga del motor servo y de la caja de engranajes.



El objeto semitrabajado que alimenta y preformar el mecanismo de la transferencia de los tenedores de la calefacción: La calefacción de alimentación de la rueda y del objeto semitrabajado de estrella del objeto semitrabajado



el mecanismo de la transferencia de los tenedores es conducido por el tipo síncrono paso del acoplamiento de la correa del motor servo de la impulsión. Para la calefacción rotatoria del objeto semitrabajado



el sistema, los tenedores de calefacción del objeto semitrabajado es controlado por el motor variable de la frecuencia, objetos semitrabajados (el cuello del objeto semitrabajado está hacia arriba) es 360



del grado la calefacción rotatoria ininterrumpido, echada de la calefacción del objeto semitrabajado de 38m m, más objetos semitrabajados se calienta ininterrumpido dentro lo mismo



distancia, que mejora la eficacia y el ahorro de la energía sobre el 50%. El mismo motor servo se utiliza para actuar síncrono



en una pista de la diapositiva para girar la colocación de alta velocidad del escalonamiento para simplificar la estructura, que hace la pista del escalonamiento rápida



y estable, acorte la duración de ciclo de la producción y mejore grandemente la eficacia de la producción.



Realícese después de mecanismo de la echada calentada/variable: Este mechanisam se adopta el motor servo para conectar el tornillo



directamente, el tornillo da vuelta a una ronda, la echada fue cambiada a partir 38m m hasta 96m m directamente, que asegura de alta velocidad y exacto



realice la dirección entre el mecanismo dos.



la pieza de la echada variable del ★The adopta el tornillo estupendo-duro de la aleación con la investigación y desarrollo totalmente independiente,



la dureza de la superficie 2m m Rockwell puede alcanzar más de 68 grados, y el grado liso del grado y de la desgaste-resistencia del tornillo



están llevando absolutamente en la industria, y la vida de servicio de diseño del tornillo puede alcanzar más de 15 años.



Sistema de transferencia del objeto semitrabajado con los agarradores y el mecanismo de la hacia fuera-alimentación de la botella: Los objetos semitrabajados calentados alimentan en el moldeo por insuflación de aire comprimido



y la expulsión acabada de las botellas conducida por el mismo motor servo y la correa síncrona, para asegurar la velocidad y



exacto para estos dos movimientos.



El mecanismo que estira (abajo de estirar): las barras que estiran son conducidas por un motor servo de una vez, que asegura



el synchronicity del movimiento de las barras y hace más fácil hacer el ajuste antes de la producción. (Después de intercambiar el soplo



el molde, hace mucho más fácil ajustar la altura de estirar las barras, apenas necesita entrar los datos sobre la pantalla táctil, en vez de



hacer el ajuste por el manual.)



Uso del sistema de calefacción termostático



El sistema de control modularizado se utiliza en el horno termostático de la calefacción del espacio en blanco del frasco, para que utilice las lámparas infrarrojas y el reflector



objeto semitrabajado de calefacción. Después de fijar el valor de la temperatura, el equipo puede ajustar automáticamente el voltaje de salida según



tarifa sin ser afectado por la fluctuación del voltaje y el cambio de temperatura ambiental. Al mismo tiempo, también se refresca cerca



aire de circulación controlado por el convertidor de frecuencia, que puede garantizar con eficacia la temperatura y el constante internos de calefacción



la temperatura de los hornos de calefacción, y hacer la superficie de cada objeto semitrabajado y de su temperatura interna calentó uniformemente.



Por otra parte, la botella gira 360 grados en los hornos de calefacción, para poder calentar cada lado del objeto semitrabajado uniformemente, que



mejora la producción de la botella soplada y la gama de la adaptabilidad de los objetos semitrabajados de pared gruesa.



El uso del regulador de voltaje a circuito cerrado lleno en sistema de calefacción del objeto semitrabajado:



La temperatura de los hornos de calefacción es controlada por el regulador de voltaje a circuito cerrado lleno (con la reacción) que



convertido independientemente por la compañía de RiBo. El regulador detecta y ajusta el voltaje de salida (valor determinado) en la exploración



frecuencia de 100 veces por segundas (asegure la exactitud de la estabilidad del voltaje de ±0.5V), para alcanzar el efecto uniformemente del voltaje



salida y solucionar el problema del efecto térmico inestable causado por la fluctuación del calor del elemento de calefacción (lámparas) debido a



fluctuación del voltaje de la fuente de alimentación. Además, el sistema de control a circuito cerrado obra recíprocamente y coopera con la original



el sistema del control de la temperatura constante de los hornos de calefacción, mejorando grandemente la fluctuación de la temperatura de calefacción causó cerca



cambio de temperatura ambiental. Por el uso de la tecnología antedicha en la máquina que sopla de la botella, la calefacción



la uniformidad y la estabilidad de cada objeto semitrabajado tienden a ser totalmente constantes, que finalmente asegura la estabilidad y la uniformidad del



efecto que sopla de la botella de cada cavidad. Esta unidad a circuito cerrado ha mejorado más lejos el funcionamiento total de soplar de la botella



equipo.



La máquina se equipa de la detección de la temperatura del objeto semitrabajado en el extremo del horno de calefacción pasado, si la temperatura del objeto semitrabajado



no alcanza la temperatura que sopla, los objetos semitrabajados que entran el moldeo por insuflación de aire comprimido sino el ningún soplar, ahorrando el aire.



III. funcionamiento y ventajas



el interfaz antropomecánico de i.The es fácil de actuar. Todo se automatiza, incluyendo el ajuste de la temperatura y el objeto semitrabajado



distribución.



ii. El panel movible independiente de la operación, hace la operación más conveniente y flexible.



iii. Preforme descifrar, cargamento, botella que dirige y que ordenan son todos actuados por el manipulante de acero inoxidable automáticamente



sin una segunda contaminación.



el ★It también se equipa de un dispositivo de la recuperación del descenso del objeto semitrabajado (el objeto semitrabajado caído se recupera en la tolva del objeto semitrabajado) y



dispositivo adicional del almacenador intermediario para prevenir el daño causado golpeando el objeto semitrabajado al caer abajo.



intravenoso. Durante el proceso del sistema de alimentación del objeto semitrabajado automático del embrión, cada canal del objeto semitrabajado tiene detección fotoeléctrica,



controle la acción del motor superior y el cilindro de despedida, asegura la distribución uniforme del objeto semitrabajado en cada embrión



canalice, y tenga la función de alarmar la escasez material.



v. El circuito de agua de refrigeración de circulación así como la fan con el convertidor controlado pueden proteger el cuello de la botella contra



deformación cuando se está calentando el objeto semitrabajado.



vi. El calentador homotermal adopta la reflexión auto y el lazo cerrado que ajustaba el sistema que tienen el poder proveyó constantemente



en la proporción, no afectada por la fluctuación del voltaje. La cadena transportadora es haber echado y paratáctica cortos, a la cual ayuda



realice la calefacción y el bajo consumo de energía lentos. Como consecuencia, el objeto semitrabajado se puede calentar uniformemente y fácil soplar.



vii. La instalación colocada de moldes permite cambiar moldes fácilmente en el plazo de una hora, el operador necesita solamente a



el soporte en la tierra puede acabar este trabajo, ninguna necesidad de colocarse en el marco de la máquina, la seguridad para la persona es mucho más alto.



viii. Todas las partes críticas que utilizamos para las máquinas, tales como los componentes eléctricos, neumáticos, motor servo, etc, son famosas



piezas calificadas importadas de Japón, de los E.E.U.U. y de Europa, que asegura la estabilidad y la larga vida de nuestros equipos.



IX. La válvula que sopla de alta presión se equipa del dispositivo de convertir al aire de presión baja, que puede asegurar el normal



conversión sin aire de presión baja. La máquina se equipa del dispositivo de alta presión de la recuperación del aire, en curso de botella



la producción que sopla, el aire de alta presión se puede recoveried y utilizar para el pre-soplo de los cilindros.



IV. mantenimiento fácil



El sistema servo del regulador de Omron (regulador del movimiento, modulares) está conectado con la máquina vía la comunicación particular



cables. El usuario puede manejar todas las acciones de la máquina a través del regulador del movimiento. Una vez que la máquina tiene una falta,



el interfaz antropomecánico proporcionará señales de peligro y el informe de la diagnosis de falta al operador, el operador puede rápidamente encontrar



causa de la falta y localizar averías cuanto antes a través de la exhibición de la falta.



El ★ si se bloquea la botella/lleno en el transportador del aire, la función de los objetos semitrabajados de alimentación de la parada automática se puede fijar en el programa



con la detección fotoeléctrica.



★ si las paradas de la empaquetadora después (tal como la máquina de rellenar, la máquina labling, ect) que corren por el tiempo largo, la calefacción



la lámpara puede ser fijada con la función automáticamente de reducir la temperatura, consumo de electricidad de ahorro y evitar el excesivo



calor en los hornos de calefacción del objeto semitrabajado y los tenedores del objeto semitrabajado. (La temperatura de calefacción se puede ajustar en la pantalla táctil)



la pieza de la transición del ★The entre el horno pasado de la calefacción del objeto semitrabajado y el sistema de la echada variable se equipa de fotoeléctrico



dispositivo de la detección y de protección. Cuando la transferencia del objeto semitrabajado no es en el lugar, la máquina que sopla de la botella parará automáticamente,



eficazmente protección de los componentes del sistema de la echada variable.



equipan a las partes fundamentales del ★The de la máquina del lubricante automático centralizado.



V. Safety



Las piezas de intercambio de la máquina que sopla de la botella se equipan de los dispositivos protectores y de las señales de peligro.



i. La seguridad de operadores



La máquina es totalmente incluida con la puerta confiable perfecta de la seguridad y también se equipa de la placa antirresbaladiza de aluminio en el principal



superficie, que puede asegurar la seguridad de los operadores al grado más grande.



ii. La seguridad de la máquina



La técnica de la detección de los puntos múltiples se adopta para asegurar el funcionamiento seguro del sistema de colocación, el sistema de fijación con abrazadera



y el sistema que estira al grado más grande.
