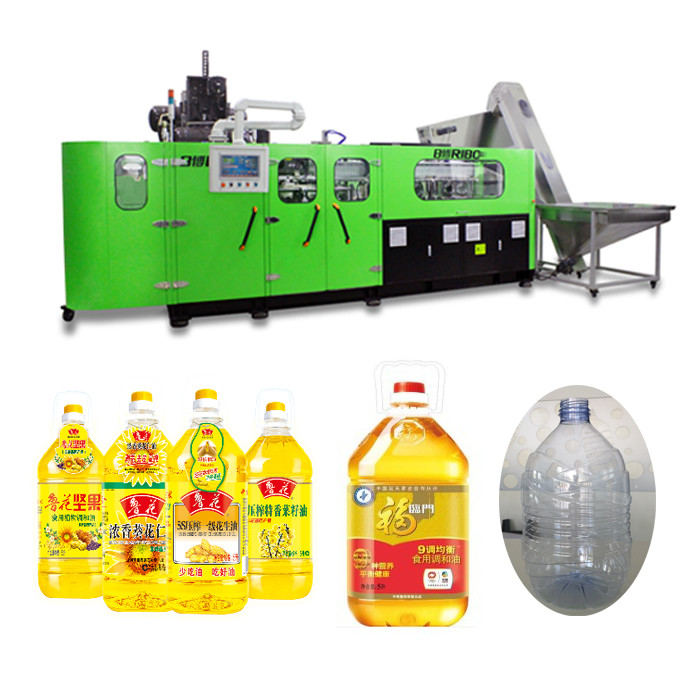

168KW equipo del moldeo por insuflación de aire comprimido de 1 galón 5 cavidades con la echada de la calefacción del objeto semitrabajado de 63.5m m

Botella plástica de 1 galón que sopla la máquina del moldeo por insuflación de aire comprimido de la botella del ANIMAL DOMÉSTICO del aceite de machine/5l/el moldeo por insuflación de aire comprimido

Equipo

Introducción de máquina de la serie de R

I. Summary

La máquina eléctrica llena linear del moldeo por insuflación de aire comprimido de la botella del ANIMAL DOMÉSTICO de la serie de R es un ventilador automático de alta velocidad del ANIMAL DOMÉSTICO diseñado y desarrollado con la tecnología que sopla de la botella más avanzada actualmente, las ventajas cuyo puede ser descrito como caja fuerte purposed y ambiental rápida, estable, simple, general. Es principalmente aplicable en los envases del ANIMAL DOMÉSTICO del moldeo por insuflación de aire comprimido para el agua, la bebida, el jugo, el etc. La máquina rinde abundante con eficacia alta. La capacidad de cada cavidad se ha aumentado a 1100~1000bph cuando el tamaño de la botella es igual o menos que a 5L respectivamente, que puede cumplir los requisitos de gama alta de cliente. Equipado del sistema auto del cargamento del objeto semitrabajado, la máquina funciona completamente automáticamente con funcionamiento constante y velocidad, sin interferencia de cualquier operador durante los procesos enteros. Por consiguiente, la ocasión de la contaminación se puede reducir evidentemente, que asegura la calidad de productos.

II. desarrollo de tecnología

Uso del sistema servo del PLC:

El sistema adoptado del regulador del movimiento de Omron (tipo del módulo de la integración), usando el sistema del PTO (módulo de colocación servo) para la colocación de alta velocidad, los sensores de proximidad busca la ubicación de destino orbital, enviando señales de alta velocidad al sistema servo. La posición de la pista es detectada en línea por el codificador rotatorio de la alta precisión incorporado el motor servo, devolviendo las informaciones al sistema de control, finalmente, la colocación de alta velocidad es realizada colocando el módulo.

Uso del motor servo

El mecanismo del movimiento del molde: Adoptó el motor servo para conectar la caja de engranajes, sistema de transmisión sincrónico se adopta para satisfacer el intercambio arriba y abajo del movimiento de los dos mecanismos de la bisagra a ambos lados del molde acarreado por dos barras del acoplamiento respectivamente. De esta manera, el molde dos que sostiene las placas en el movimiento medio opuesto o hacia uno a, que se conoce generalmente como la abertura y cierre del molde. La rueda de acarreo conducida por el motor servo hace rondas a la derecha continuamente, reduciendo el impacto del poder y el llevar, hace el molde que afianza más con abrazadera suavemente. Cada ronda lleva a un ciclo completo del molde que celebra el movimiento de las placas------abierto y cercano. También el mecanismo de bloqueo sobrealimentado el aire de alta presión del molde se aplica que pulimenta el impacto entre las placas del molde y protege eficazmente moldes. Además, ayuda a reducir la visibilidad de dividir líneas en las botellas acabadas. El mecanismo impulsado por motor servo del movimiento del molde se diseña y se crea sobre el análisis de simulación que dirige rígido, que se asegura de que las series de los movimientos del molde son simples, exactas, constantes y rápidas, haciendo duración de ciclo 0.2~0.4 segundos.

El objeto semitrabajado que alimenta y preformar el mecanismo de la transferencia de los tenedores de la calefacción: Los tenedores de alimentación de la calefacción de la rueda y del objeto semitrabajado de estrella del objeto semitrabajado mecanismo de la transferencia son conducidos por el tipo síncrono paso del acoplamiento de la correa del motor servo de la impulsión. Para el sistema de calefacción rotatorio del objeto semitrabajado, los tenedores de calefacción del objeto semitrabajado son controlados por el motor variable de la frecuencia, los objetos semitrabajados (el cuello del objeto semitrabajado está hacia arriba) son calefacción rotatoria de 360 grados ininterrumpido, echada de la calefacción del objeto semitrabajado de 63m m, más objetos semitrabajados se calientan ininterrumpido dentro de la misma distancia, que mejora la eficacia y el ahorro de la energía sobre el 40%. El mismo motor servo se utiliza para actuar síncrono en una pista de la diapositiva para girar la colocación de alta velocidad del escalonamiento para simplificar la estructura, que hace la pista del escalonamiento rápida y estable, acorta la duración de ciclo de la producción y para mejorar grandemente la eficacia de la producción.

Mecanismo de la echada variable: Este mechanisam se adopta el motor servo para conectar el tornillo directamente, el tornillo da vuelta a una ronda, la echada fue cambiada a partir 63.5m m hasta 190m m directamente, se asegura que de alta velocidad y exacto realice la dirección entre el mecanismo dos.

Sistema de transferencia del objeto semitrabajado con los agarradores y el mecanismo de la hacia fuera-alimentación de la botella: Los objetos semitrabajados calentados alimentan en el moldeo por insuflación de aire comprimido y la expulsión acabada de las botellas conducida por el mismo motor servo y la correa síncrona, asegura el de alta velocidad y exacto para estos dos movimientos.

El mecanismo que estira (abajo de estirar): las barras que estiran son conducidas por un motor servo de una vez, que asegura el synchronicity del movimiento de las barras y lo hace más fácil hacer el ajuste antes de la producción. (Después de intercambiar el moldeo por insuflación de aire comprimido, hace mucho más fácil ajustar la altura de estirar las barras, apenas necesitan entrar los datos sobre la pantalla táctil, en vez de hacer el ajuste por el manual.)

Uso del sistema de calefacción termostático

El sistema de control modularizado se utiliza en el horno termostático de la calefacción del espacio en blanco del frasco, que utilizan las lámparas infrarrojas y el reflector para el objeto semitrabajado de calefacción. Después de fijar el valor de la temperatura, el equipo puede ajustar automáticamente el voltaje de salida según la tarifa sin ser afectado por la fluctuación del voltaje y el cambio de temperatura ambiental. Al mismo tiempo, también es refrescado circulando el aire controlado por el convertidor de frecuencia, que puede garantizar con eficacia la temperatura de calefacción interna y la temperatura constante de los hornos de calefacción, y hacer la superficie de cada objeto semitrabajado y su temperatura interna calentó uniformemente. Por otra parte, la botella gira 360 grados en los hornos de calefacción, para poder calentar cada lado del objeto semitrabajado uniformemente, que mejora la producción de la botella soplada y la gama de la adaptabilidad de los objetos semitrabajados de pared gruesa.

El uso del regulador de voltaje a circuito cerrado lleno en sistema de calefacción del objeto semitrabajado:

La temperatura de los hornos de calefacción es controlada por el regulador de voltaje a circuito cerrado lleno (con la reacción) que se convirtió independientemente por la compañía de RiBo. El regulador detecta y ajusta el voltaje de salida (valor de sistema) en la frecuencia de exploración de 100 veces por segundo, para alcanzar el efecto uniformemente de la salida del voltaje y solucionar el problema del efecto térmico inestable causado por la fluctuación del calor del elemento de calefacción (lámparas) debido a la fluctuación del voltaje de la fuente de alimentación. Además, el sistema de control a circuito cerrado obra recíprocamente y coopera con el sistema del control de la temperatura constante de los hornos originales de la calefacción, mejorando grandemente la fluctuación de la temperatura de calefacción causada por el cambio de temperatura ambiental. Por el uso de la tecnología antedicha en la máquina que sopla de la botella, la uniformidad y la estabilidad de calefacción de cada objeto semitrabajado tienden a ser totalmente constantes, que finalmente asegura la estabilidad y la uniformidad del efecto que sopla de la botella de cada cavidad. Esta unidad a circuito cerrado ha mejorado más lejos el funcionamiento total del equipo que soplaba de la botella.

No se equipa la máquina de la detección de la temperatura del objeto semitrabajado en el extremo del horno de calefacción pasado, si la temperatura del objeto semitrabajado no alcanza la temperatura que sopla, los objetos semitrabajados que entran el moldeo por insuflación de aire comprimido solamente el ningún soplar, ahorrando el aire.

III. funcionamiento y ventajas

el interfaz antropomecánico de i.The es fácil de actuar. Todo se automatiza, incluyendo el ajuste de la temperatura y la distribución del objeto semitrabajado.

ii. El panel movible independiente de la operación, hace la operación más conveniente y flexible.

iii. Preforme descifrar, cargamento, botella que dirige y que ordenan son todos actuados por el manipulante de acero inoxidable automáticamente sin una segunda contaminación.

intravenoso. Durante el proceso del sistema de alimentación del objeto semitrabajado automático del embrión, cada canal del objeto semitrabajado tiene detección fotoeléctrica, controla la acción del motor superior y del cilindro de despedida, asegura la distribución uniforme del objeto semitrabajado en cada canal del embrión, y tiene la función de alarmar la escasez material.

v. El circuito de agua de refrigeración de circulación así como la fan con el convertidor controlado pueden proteger el cuello de la botella contra la deformación cuando se está calentando el objeto semitrabajado.

vi. El calentador homotermal adopta la reflexión auto y el lazo cerrado que ajustan el sistema que tienen el poder suministrado constantemente en la proporción, no afectado por la fluctuación del voltaje. La cadena transportadora es haber echado y paratáctica cortos, que ayuda a realizar la calefacción y el bajo consumo de energía lentos. Como consecuencia, el objeto semitrabajado se puede calentar uniformemente y fácil soplar.

vii. La instalación colocada de moldes permite cambiar moldes fácilmente en el plazo de una hora, el operador necesita solamente colocarse en la tierra puede acabar este trabajo, ninguna necesidad de colocarse en el marco de la máquina, la seguridad para la persona es mucho más alta.

viii. Todas las partes críticas que utilizamos para las máquinas, tales como los componentes eléctricos, neumáticos, motor servo, etc, son piezas calificadas famosas importadas de Japón, de los E.E.U.U. y de Europa, que asegura la estabilidad y la larga vida de nuestros equipos.

IX. La válvula que sopla de alta presión se equipa del dispositivo de convertir al aire de presión baja, que puede asegurar la conversión normal sin aire de presión baja. La máquina se equipa del dispositivo de alta presión de la recuperación del aire, en curso de producción que sopla de la botella, el aire de alta presión se puede recoveried y utilizar para el pre-soplo de los cilindros.

IV. mantenimiento fácil

El sistema servo del regulador de Omron (regulador del movimiento, modulares) está conectado con la máquina vía los cables de comunicación particulares. El usuario puede manejar todas las acciones de la máquina a través del regulador del movimiento. Una vez que la máquina tiene una falta, el interfaz antropomecánico proporcionará señales de peligro y el informe de la diagnosis de falta al operador, el operador puede encontrar rápidamente la causa de la falta y localizarla averías cuanto antes a través de la exhibición de la falta.

El ★ si se bloquea la botella/lleno en el transportador del aire, la función de los objetos semitrabajados de alimentación de la parada automática se puede fijar en el programa con la detección fotoeléctrica.

★ si la máquina después de soplar las paradas de la máquina que trabajan durante demasiado tiempo tiempo, la lámpara de calefacción puede ser fijada con la función automáticamente de reducir la temperatura, consumo de electricidad de ahorro y evitar la temperatura excesiva en el asiento de calefacción. (El ajuste de temperatura se fija en pantalla táctil)

V. Safety

Las piezas de intercambio de la máquina que sopla de la botella se equipan de los dispositivos protectores y de las señales de peligro.

i. La seguridad de operadores

La máquina es totalmente incluida con la puerta confiable perfecta de la seguridad y también se equipa de la placa antirresbaladiza de aluminio en la superficie principal, que puede asegurar la seguridad de los operadores al grado más grande.

ii. La seguridad de la máquina

La técnica de la detección de los puntos múltiples se adopta para asegurar el funcionamiento seguro del sistema de colocación, del sistema de fijación con abrazadera y del sistema que estira al grado más grande.

Parámetro técnico
