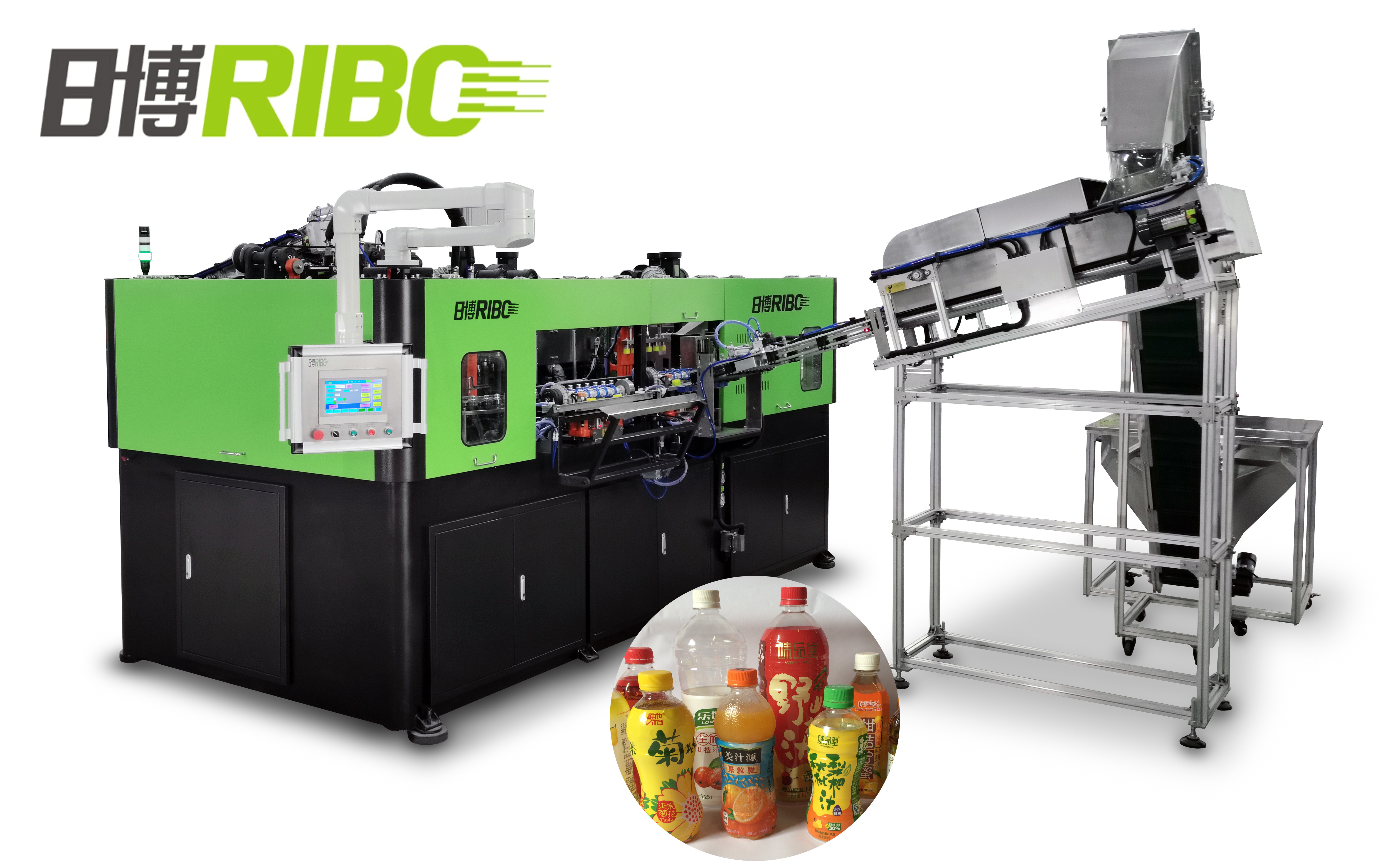

Máquina del moldeo por insuflación de aire comprimido de la cavidad 2400BPH 4

Características de la máquina:

Los objetos semitrabajados de la botella se cargan en los hornos de calefacción automaticlly


La máquina adopta con la estructura total del diseño antivibraciones estupendo-estándar, estado de alta velocidad de la operación de la máquina sacudirá abajo a un mínimo.

Después de que las botellas se formen en el ciclo que sopla, se quitan y el ciclo continúa. Las botellas acabadas después se cargan directamente sobre un transportador para llenar o se pueden almacenar para su uso posterior.


Todos utilizamos 304 material del nivel del acero inoxidable o de la comida para asegurar el de alta calidad de nuestra máquina. Se utiliza el sistema de control del PLC y las piezas eléctricas están utilizando marca famosa como Yaskawa, Omron, Festo, Schneider y así sucesivamente.

I. desarrollo de tecnología

i. Innovación del molde que cierra el sistema

El motor servo se adopta para conducir el movimiento del tenedor del molde de 4 pedazos y se equipa el mecanismo de bloqueo sobrealimentado de alta presión del molde. El mecanismo de fijación con abrazadera y de apertura de este molde ha sido desarrollado con éxito por nosotros mismos sobre docenas de la práctica de los años que ahora es el mecanismo de fijación con abrazadera y de apertura más eficiente aplicado en las máquinas lineares nacionales del moldeo por insuflación de aire comprimido. La duración de ciclo del movimiento del molde es solamente 0.4~0.5 segundo. Mientras tanto, el movimiento entero es exacto, estable y rápido mientras que el impacto entre las placas del molde se ha amortizado, que pueden proteger eficazmente los moldes y reducir la visibilidad de dividir líneas en las botellas acabadas.

ii. uso del sistema servo del PLC

El sistema servo se adopta para conducir la colocación inmediata, capturando la posición de blanco de la órbita con el interruptor inminente del sensor que entonces envía señales rápidas al sistema servo del PLC. Entonces planta-en codificador rotatorio en el motor servo detectará la ubicación de la órbita en línea y después retroactúa la información al sistema de control. Por lo tanto, la orientación será hecha por el PLC y el módulo de colocación.

iii. uso del motor servo

El mecanismo del movimiento del molde: el sistema de transmisión sincrónico del reductor del motor servo se adopta para satisfacer el intercambio arriba y abajo del movimiento de los dos mecanismos de la bisagra a ambos lados del molde acarreado por dos barras del acoplamiento respectivamente. De esta manera, el molde dos que sostiene las placas en el movimiento medio opuesto o hacia uno a, que se conoce generalmente como la abertura y cierre del molde. El acarreo wheeldriven por el motor servo hace rondas a la derecha continuamente. Cada ronda lleva a un ciclo completo del molde que celebra el movimiento de las placas------abierto y cercano. También el mecanismo de bloqueo sobrealimentado el aire de alta presión del molde se aplica que pulimenta el impacto entre las placas del molde y protege eficazmente moldes. Además, ayuda a reducir la visibilidad de dividir líneas en las botellas acabadas. El mecanismo impulsado por motor servo del movimiento del molde se diseña y se crea sobre el análisis de simulación que dirige rígido, que se asegura de que las series de los movimientos del molde son simples, exactas, constantes y rápidas, haciendo duración de ciclo 0.3~0.5 segundos.

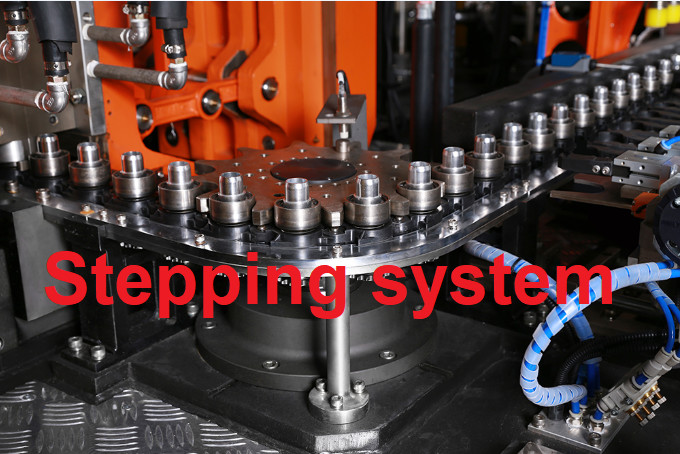

El mecanismo del escalonamiento: los movimientos de la transmisión de la calefacción, de la entrega y de la botella del objeto semitrabajado hacia fuera alimentando son todos los resultados de una velocidad sincrónica y de una colocación exacta del motor servo. y colocación exacta. (El motor servo adoptado para conducir la tirada, y la tirada mueve una ronda, un ciclo del escalonamiento se termina. Significa eso en el medio tiempo, cargando 6 PC se realiza, 6 PC calentadas se realiza para entrar en el moldeo por insuflación de aire comprimido, 6 PC acabó las botellas es sacado por el robot. ) La diapositiva que camina por órbita es rápida y estable con menos duración de ciclo y eficacia más alta.

El mecanismo que estira: las barras que estiran son conducidas por un motor servo de una vez, que asegura el synchronicity del movimiento de las barras y lo hace más fácil hacer el ajuste antes de la producción.

(Después de intercambiar el moldeo por insuflación de aire comprimido, hace mucho más fácil ajustar la altura de estirar las barras, apenas necesitan entrar los datos sobre la pantalla táctil, ninguna necesidad de hacer el ajuste por el manual.)

ⅳ. Sistema de calefacción económico de energía

La colocación paratáctica del calentador del objeto semitrabajado acorta la echada de calefacción entre los objetos semitrabajados, haciendo el buen uso del espacio y de la energía del calentador eficientemente, que disminuye el consumo de energía y el área para instalar la máquina. Cada tubo de la lámpara en el calentador se puede controlar individualmente. Por otra parte, los calentadores se equipan del sistema de refrigeración por aire de circulación controlado convertidor que puede guardar el constante de la temperatura dentro del calentador y los objetos semitrabajados calentaron constantemente, que hace alta tarifa de la buena parte. Además, el calentador homotermal funciona excelente en la condición donde fluctúa la temperatura grandemente (10℃~30℃). La colocación del sistema de calefacción del escalonamiento es conducida por el motor servo, rápido y estable.

v. Uso del sistema automático el descifrar del objeto semitrabajado

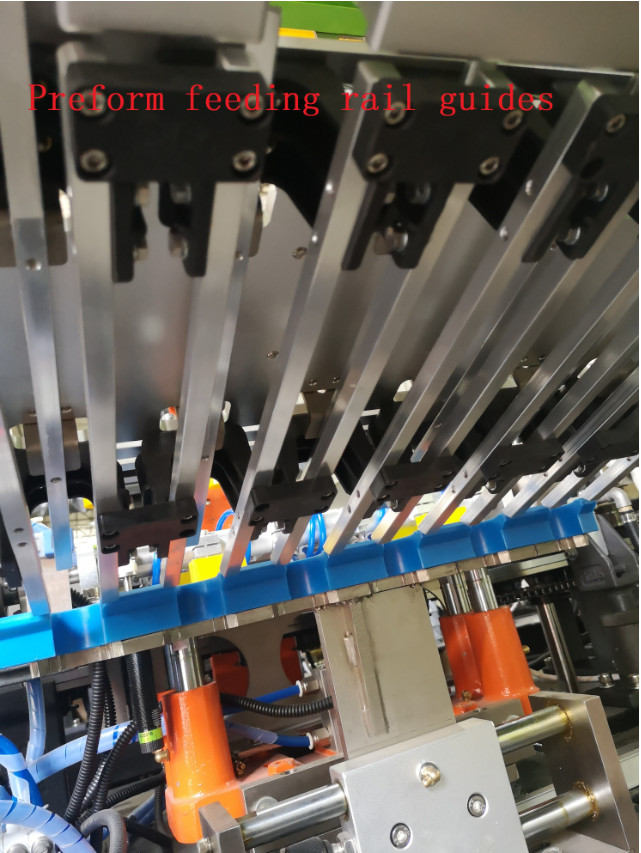

Cuando el sistema auto el descifrar del objeto semitrabajado está trabajando, los sensores fotoeléctricos en cada manera de la diapositiva del objeto semitrabajado ordenarán al motor del cargamento del objeto semitrabajado y al cilindro de distribución que se aseguren de los objetos semitrabajados para separarse uniformemente en cada manera de la diapositiva. La ausencia de objetos semitrabajados accionará una alarma a la tolva para pedir la entrega de más objetos semitrabajados, que asegura los procesos enteros funcionados con suavemente sin una parada.

II. funcionamiento y ventajas

i. El interfaz antropomecánico es fácil de actuar. Todo se automatiza, incluyendo el ajuste de la temperatura y la distribución del objeto semitrabajado.

ii. el descifrar del objeto semitrabajado, el cargamento, botella que dirige y que ordena son todo actuado por el manipulante de acero inoxidable automáticamente sin una segunda contaminación.

iii. El circuito de agua de refrigeración de circulación puede proteger el cuello de la botella contra la deformación cuando se está calentando el objeto semitrabajado.

intravenoso. El calentador homotermal adopta la reflexión auto y el lazo cerrado que ajustan el sistema que tienen el poder suministrado constantemente en la proporción, no afectado por la fluctuación del voltaje. La cadena transportadora es haber echado y paratáctica cortos, que ayuda a realizar la calefacción y el bajo consumo de energía lentos. Como consecuencia, el objeto semitrabajado se puede calentar uniformemente y fácil soplar.

iv. La instalación colocada de moldes permite cambiar moldes fácilmente en el plazo de una hora.

v. Todas las partes críticas que utilizamos para las máquinas, tales como el eléctrico, los componentes hidráulicos y neumáticos, motor servo, etc, son piezas calificadas famosas importadas de Japón, de los E.E.U.U. y de Europa, que asegura la estabilidad y la larga vida de nuestros equipos.

III. mantenimiento fácil

Puesto que la máquina está conectada con el regulador programable de la lógica (PLC) vía los cables de comunicación particulares, el usuario puede manejar todas las acciones de la máquina a través del PLC, que enviará señales de peligro y el informe de la diagnosis de problema a los operadores cuando hay algo mal con la máquina. Por consiguiente, los operadores pueden descubrir fácilmente las causas que llevan a los problemas con las indicaciones mostradas y las fijan rápidamente.

IV. seguridad

BLMS-9000 se equipa del mecánico de siguiente y de los dispositivos de protección eléctricos para asegurar la seguridad de operadores y de la operación estable durable de la máquina.

i. La seguridad de operadores

La máquina es totalmente incluida con la puerta confiable perfecta de la seguridad y también se equipa de la placa antirresbaladiza de aluminio en la superficie principal, que puede asegurar la seguridad de los operadores al grado más grande.

ii. La seguridad de la máquina

La técnica de la detección de los puntos múltiples se adopta para asegurar el funcionamiento seguro del sistema de colocación, del sistema de fijación con abrazadera y del sistema que estira al grado más grande.

Parámetro técnico
